01
槽车供应系统
通过氮气压送的方式，将用槽车运输到厂区的大量化学品原料，安全高速地传输到化学品暂存用的存储槽中。采用高洁净度管道系统，避免了传输过程中产生污染，保证了化学品的品质。
02

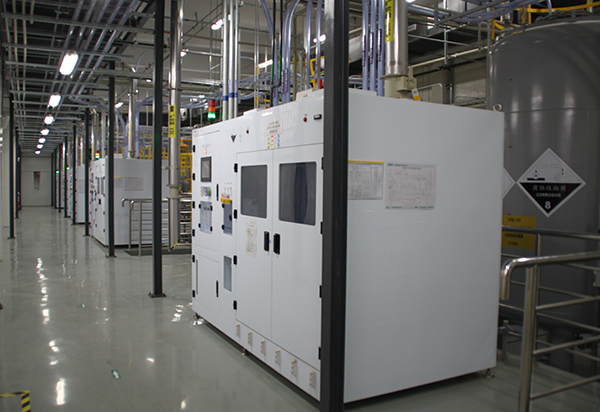

输送及供应系统
通过泵或氮气压送的方式，将集中保存在存储槽中的化学品，安全无间断地供应到客户生产设备使用。采用高洁净度管道系统，避免了供应过程中产生污染，保证了化学品的品质。
03

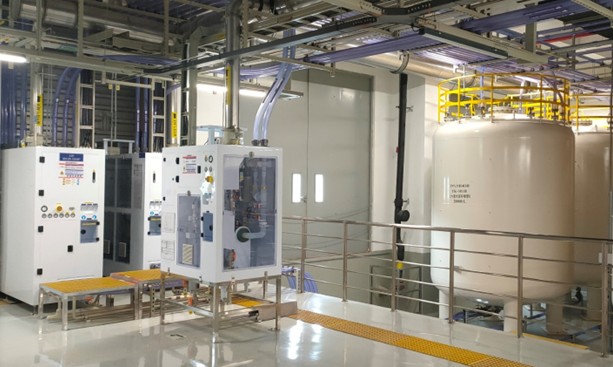

稀释系统
将高浓度的化学品原料，加纯水稀释成相应的低浓度药液，供应到客户生产设备使用。
根据客户设定配方，自动计算出所需的化学品原料和纯水的量，自动添加并循环均匀后，使用高精度浓度计测量稀释后的浓度。浓度合格后供应到客户生产设备。
-
稀释设计方式
- 批次式稀释：高精度电子秤测量重量+泵循环均匀+高精度浓度计检测浓度
- 在线式稀释：高精度流量控制器测量流量+在线式混合器混合均匀+高精度浓度计检测浓度
04

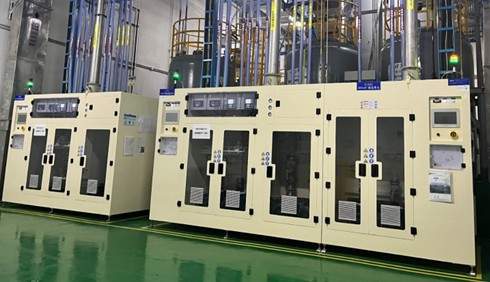

VMB
控制自动阀，从供应主管道分流化学品，供应到客户生产设备。
设计抗腐蚀、防泄漏、防爆，维护操作容易。
05

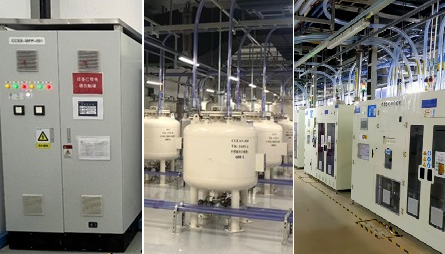

控制系统组成组件及功能
可编程逻辑控制器(PLC)。
人机界面(HMI)，可设计中文/英文操作界面。
紧急停止按钮开关、蜂鸣器按钮开关、及其它控制组件。设计强制开阀的拨码开关，能够自动、半自动及手动运行。系统、储存槽、VMB泄漏侦测器功能。
所有的系统将通过网络传输到中央监控系统，进而监控整厂化学品供应系统及供应主管道系统的状况。
06
控制系统流程图
每套化学品系统内部均设计有独立的PLC，通过Ethernet网络连接所有系统。讯号收集盘内的主PLC采用冗余设计，以达到无中断安全稳定的自动运行。所有的系统讯息集中传输到监控系统(SCADA)，值班人员可以及时地监控系统运转情况。
每套系统的电源将由电源分配盘供给，并使用不断电系统，可以确保短时间主电源中断时系统正常的运转。
